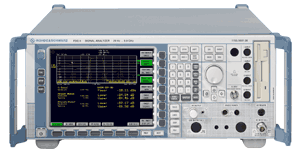

Comhcheanglaíonn an Anailíseoir Comhartha R& S FSQ26 dhá ionstraim i gceann amháin. Cuireann sé anailís comhartha ar fáil ag bandaleithead dí-uiscithe suas le 120 MHz le raon dinimiciúil anailíseora speictrim ard-deireadh.
● Raon minicíochta: 20 Hz go 26.5 GHz
● Raon dinimiciúil anailíseora speictrim ard-deireadh
oTOI + 25 dBm, typ.
comhbhrú o1 dB +13 dBm, typ.
o84 dB ACLR / 3GPP le ceartú torainn
● Bandaleithid dí-uiscithe 28 MHz (roghnach 120 MHz)
● 16 chuimhne Msample I agus Q, sínte suas le 705 Msample
● Firmware feidhmchláir le haghaidh tomhais dí-uiscithe digití
oBluetooth®
oGSM / EDGE
o3 GPP WCDMA, HSDPA, TD-SCDMA
o3GPP, LTE
oCDMA2000®, 1xEV-DV, 1xEV-DO o WLAN 802.11a / b / g / j
oWiMAX 802.16-2004, 802.16e-2005
Anailís ar chomharthaí veicteora cuspóra ghinearálta
● Feidhmíocht RF
oDANL le< preamplifier; -152 dBm (10Hz)
Clóscríobh torainn chéim oSSB. - 133 dBc (1Hz) ag fritháireamh 10 kHz, CF 640 MHz
Clóscríobh oPhase-noise. - Fritháireamh 160 dBc / Hz @ 10 MHz, CF 640 MHz
typ oTOI. ± 25 dBm
pointe comhbhrúite o1-dB + 13 dBm
o3GPP ACLR 77 dB, 84 dB le ceartú torainn
oACLR do chás 4 iompróir: 77 dB le ceartú torainn
● Cruinneas
neamhchinnteacht leibhéal iomlán o0.3 dB suas le 3.6 GHz
● IQ Downconverter
digititheoir oIF 14 giotán 81.6 MHz (20.4 MHz IF)
digititheoir oIF 326.4 MHz (rogha FSQ-B72)
Bandaleithid oIQ (RF) 28 MHz (suas le 120 MHz mwith rogha FSQ-B72)
oSFDR> 80 dB
cuimhne oIQ 16 Msamples gach I agus Q; aschur trí GPIB nó LAN
Ráta samplach: ar lean. socraithe ó 10 kHz go 81.6 MHz; eg 20 MHz le haghaidh IEEE802.11a
● Luas
scuabann o2.5ms am i bhfearann minicíochta
scuabann o1 µs am i réimse an ama
oup go 70 tomhas / s iargúlta trí GPIB
oup go 80 tomhas / s lámhleabhar (nuashonrú scáileáin)
