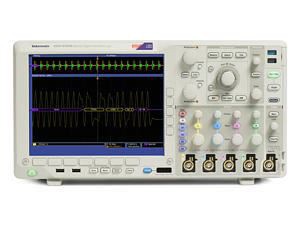

Oscilloscope Tektronix DPO 4104 B

Soláthraíonn Oscilloscóp Fosfar Digiteach Tektronix DPO 4104 B uirlisí pacáilte gné chun oibriú a shimpliú agus dearaí casta a dhiagnóisiú agus a dhífhabhtú go tapa. Le hionstraim amháin suas le 20 is féidir comharthaí analógacha agus digiteacha a anailísiú, soláthraíonn bandaleithead ard chun sonraí comhartha dinimiciúla agus fad taifead domhain a fheiceáil ar gach bealach gur féidir tréimhsí fada gníomhaíochta comhartha a ghabháil. Soláthraíonn rialuithe Wave Inspector® nascleanúint éasca agus cuardach uathoibrithe ar shonraí tonnform.

Gnéithe agus Sonraíochtaí:

● Gnéithe:

Gnéithe oKey:

■ Soláthraíonn rialuithe Wave Inspector® nascleanúint éasca agus cuardach uathoibrithe ar shonraí tonnform

■ 41 tomhais uathoibrithe

■ Anailís FFT le haghaidh anailíse simplithe tonnta

■ Spreagadh agus anailísiú sraitheach roghnach: Spreagadh sraitheach uathoibrithe, díchódú, agus roghanna cuardaigh le haghaidh I 2 C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS - 2 3 2 / 4 2 2 / 485 / UART, MIL-STD-1553, agus I 2 S / LJ / RJ / TDM

■ Tacaíonn comhéadan probe TekVPI® le tóireadóirí gníomhacha, difreálacha agus reatha maidir le scálú uathoibríoch agus aonaid

■ Sraith de ard-spreagthóirí

■ 10. 4 in. (26 4 mm) Taispeántas datha geal XGA

■ Lorg beag agus meáchan éadrom - Níl ach 5. 8 in. (147 mm) domhain agus 11 lb. (5 kg)

■ Réiteach nascachta agus anailíse Breiseán-agus-Súgartha

oConnectivity:

■ Dhá chalafort óstach USB 2. 0 óstach ar an bpainéal tosaigh agus dhá cheann ar an bpainéal cúil le haghaidh:

■ Stóráil sonraí tapa agus éasca

■ Priontáil

■ Méarchlár USB a nascadh

■ USB 2. 0 calafort feiste ar an bpainéal cúil le haghaidh:

■ nasc éasca le ríomhaire

■ priontáil dhíreach chuig printéir atá comhoiriúnach le PictBridge®

■ Port comhtháite 10 / 100 / 100 0BASE-T Ethernet le haghaidh nasc líonra agus calafort físe amach chun an taispeáint oscilloscóp a onnmhairiú chuig monatóir nó teilgeoir

Tacaíocht Iarratas Roghnach:

■ Anailís chumhachta

■ Tástáil masc a ligean ar ceal

■ HDTV agus anailís físe saincheaptha

● Sonraíochtaí:

Forbhreathnú oModel:

■ Cainéil Analógacha: 4

■ Bandaleithid: 1 GHz

■ Am ardaithe: 350 ps

■ Ráta samplach: (1 ch): 5 GS / s

■ Ráta samplach: (2 ch): 5 GS / s

■ Ráta samplach: (4 ch): 5 GS / s

■ Fad an taifead: (1 ch): 20 M.

■ Fad an taifead: (2 ch): 20 M.

■ Fad an taifead: (4 ch): 20 M.

■ Fad an ráta samplach is airde: 4 ms

Cainéil Analógacha an Chórais Ingearach:

■ Teorainneacha bandaleithid crua-earraí: 20 MHz nó 250 MHz

■ Cúpláil ionchuir: AC, DC

■ Impedance ionchuir: 1 MΩ ± {{1}}%, 50 Ω ± {{1}}%

■ Raon íogaireachta ionchuir:

■ 1 MΩ: 1 mV / div go 10 V / div

■ 50 Ω: 1 mV / div go 1 V / div

■ Réiteach ingearach: 8 giotán (11 giotán le Hi Res)

■ Uasvoltas ionchuir:

■ 1 MΩ: 300 VRMS CAT II le beanna ≤ ± 425 V

■ 50 Ω: 5 VRMS le beanna ≤ ± 20 V.

■ Cruinneas gnóthachan DC: ± 1. 5%, derated ag 0. 1 0% / ° C os cionn 30 ° C

■ Aonrú cainéal-go-cainéal: Dhá chainéal ar bith ar scála ingearach comhionann ≥ 100: 1 ag ≤ 100 MHz agus ≥ 30: 1 ag> 100 MHz suas go dtí an bandaleithead rátáilte

Cainéil Analógacha an Chórais Orgánaigh:

■ Raon bonn ama: 1 ns go 1000 s

■ Raon ama moille bonn ama: -10 rannán go 5000 s

■ Raon deasca cainéal-go-cainéal: ± 125 ns

■ Cruinneas bonn ama: ± 5 ppm thar aon eatramh ≥ 1 ms
