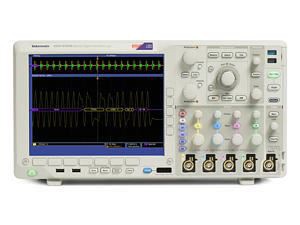

Soláthraíonn Oscilloscóp Fosfar Digiteach Tektronix DPO5204 uirlisí gné-pacáilte a shimplíonn agus a luasann dífhabhtú dearaí comhartha casta agus measctha chomh maith le cuidiú le himeachtaí breac a ghabháil a chailleann oscilloscóip eile go minic. Leis an ionstraim chumhachtach aonair seo is féidir anailís a dhéanamh ar suas le 20 comhartha analógacha agus digiteacha, cinntíonn a bandaleithead ard breathnóireacht ar shonraí comhartha atá ag athrú go tapa, agus ceadaíonn fad taifead domhain fuinneoga fada gníomhaíochta comhartha a ghabháil.
Gnéithe agus Sonraíochtaí:
● Gnéithe:
Gnéithe oKey:
■ Rialuithe Wave Inspector®: nascleanúint éasca agus cuardach uathoibrithe ar shonraí tonnform
■ Fuinneoga rialaithe saincheaptha MyScope® agus roghchlár cliceáil luch ar dheis
■ Anailís tonnform simplithe le:
■ 53 tomhas uathoibrithe
Histeagram tonnfhoirm
■ Anailís FFT
■> ráta gabhála tonnform 250,000 wfms / s le FastAcq ™
■ Comhéadan probe TekVPI®: tacaíonn sé le tóireadóirí gníomhacha, difreálacha agus reatha
■ Scagairí teorann bandaleithid úsáideora-selectable chun cruinneas tomhais minicíochta íseal níos fearr
■ Sraith de ard-spreagthóirí, le truicear roghnach amhairc
■ Taispeántas geal XGA:
■ 10.4 in. (264 mm)
■ Scáileán Teagmhála
Lorg beag agus meáchan éadrom:
■ 8.12 in. (206 mm) domhain
■ Níos lú ná 15 lb. (6.7 kg)
■ Tiomáint diosca crua inbhainte caighdeánach
oConnectivity:
■ Calafoirt óstacha USB 2.0:
■ 2 ar an bpainéal tosaigh
■ 4 ar an bpainéal cúil:
■ Stóráil sonraí tapa agus éasca
■ Priontáil
■ Forimeallach USB a nascadh
■ Port gléas USB ar an bpainéal cúil:
■ Ceangal éasca le ríomhaire nó rialú GPIB le hoiriúnóir
■ Port comhtháite Ethernet 10/100 / 1000BASE-T:
■ Ceangal líonra
■ Físeán amach an calafort chun an taispeáint oscilloscóp a onnmhairiú chuig monatóir nó teilgeoir
■ Córas oibriúcháin 64-giotán Microsoft® Windows 7
■ Nascacht LAN agus USB
■ Comhlíontach Aicme C LXI
Truicear agus Anailís Srathach Roghnach:
■ Sraithuimhir uathoibrithe, roghanna díchódaithe, agus cuardaigh do I2C, SPI, RS-232/422/485 / UART, agus USB
■ Díchódú sraitheach uathoibrithe agus monatóireacht ar líonra feithiclí ar CAN agus LIN
Anailís Sonrach ar Theicneolaíocht Roghnach:
■ Soláthraíonn réitigh bogearraí saineolas fearainn ionsuite le haghaidh tástála comhlíonta Ethernet agus USB 2.0, geansaí, uainiú, léaráidí súl, cumhacht, anailís bus cuimhne DDR, agus RF leathanbhanda
■ Tugann tástáil teorann agus masc léargas tapa ar shaintréithe comhartha
● Sonraíochtaí:
Cainéil Analógacha an Chórais Ingearach:
■ Cainéil Ionchuir: 4
■ Bandaleithid Analógach (-3 dB): 2 GHz
■ Am Rise (ríofa): 175 ps
■ Cruinneas Gnóthachan DC: ± 1.5%, derated ag 0.10% / ° C os cionn 30 ° C.
■ Líon éifeachtach giotán (tipiciúil): 6 ghiotán (ionchur tonn sine 10 rannán-p ag bandaleithead ionstraime, 100 mV / div, Impedance Ionchuir 50 Ω, uasráta samplach, fad taifead 1k pointe)
■ Torann randamach (RMS, modh samplach, BW iomlán):
■ 1 MΩ: ≤ (180 μV + 8.0% de shuíomh V / div)
■ 50 Ω: ≤ (150 μV + 6.0% de shuíomh V / div)
■ Cúpláil Ionchuir: AC, DC
Impedance Ionchuir:
■1 MΩ ±1%,
■50 Ω ±1%
Íogaireacht Ionchuir:
■ 1 MΩ: 1 mV / div go 10 V / div
■ 50 Ω: 1 mV / div go 1 V / div
■ Rún Ingearach: 8 ngiotán (GG gt; 11 ghiotán le Hi Res)
■ Uasvoltas Ionchuir, 1MΩ:
■ 300 VRMS CAT II, le beanna=± 425 V.
■ Maidir le RMS ag 1 MHz, 10 dB / deich mbliana os cionn 1 MHz
■ Do=derate 100 mV / div ag 20 dB / deich mbliana os cionn 3 MHz go 30 VRMS ag 30 MHz, 10 dB / deich mbliana os cionn 30 MHz
■ Voltas Ionchuir Max, 50 Ω: 5 VRMS, le beanna ≤ ± 20 V.
■ Raon Poist: ± 5 rannán
■ Moill idir 2 bhealach ar bith (tipiciúil): ≤100 ps (50 Ω, cúpláil DC agus V / div comhionann ag 10 mV / div nó os a chionn)
Leithlisiú Cainéal-go-Cainéal (2 chainéal ar bith ag suíomhanna ar scála ingearach comhionann) (tipiciúil):
■ ≥100: 1 ag ≤100 MHz
■ ≥30: 1 ag> 100 MHz suas go dtí an BW rátáilte
Cainéil Analógacha an Chórais Orgánaigh:
■ Uasráta Samplach: 5 GS / s
■ Uasráta Samplála Ama Coibhéiseach: 400 GS / s
■ Fad Taifead Uasta le Cumraíocht Chaighdeánach: 12.5M
■ Fad Taifead Max le Opt 2RL: 25M
■ Fad Taifead Max le Opt 5RL: 50M
■ Fad Taifead Max le Opt 10RL: 125M
■ Uasfhad ag an Ráta Samplach Fíor-ama is Airde: 25 ms
■ Raon Bonn Ama: 12.5 ps / div go 1000 s / div
■ Réiteach Ama (i mód ET / TF): 2.5 ps / div
■ Raon Ama Moillithe Bonn Ama: –10 rannán go 1000 s
■ Raon Deisce Cainéal-go-Cainéal: ± 75 ns
Cruinneas Bonn Ama: ± 5 ppm thar aon eatramh ≥1 ms
